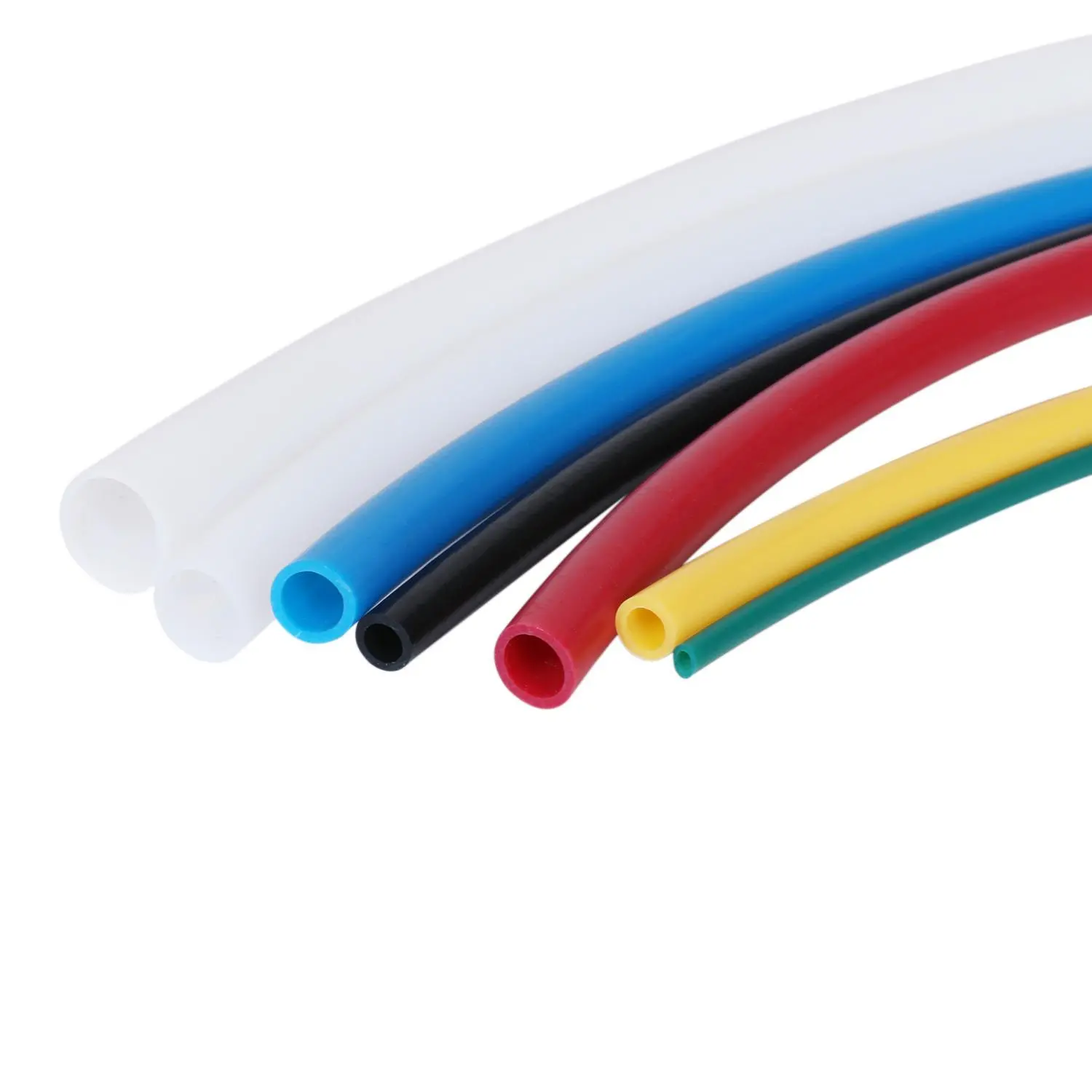

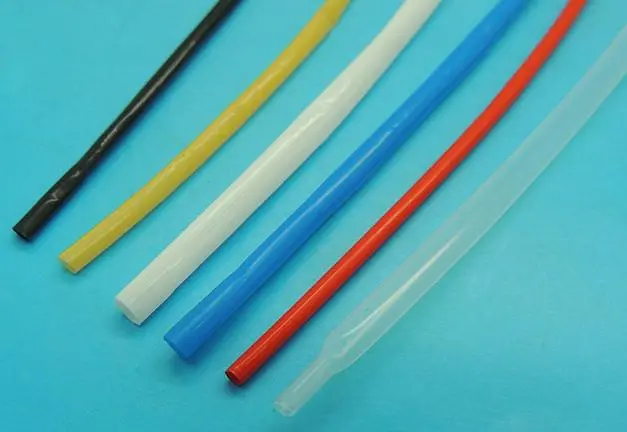

PTFE-Wärmeschrumpfschlauch
SBD-PTFE-HST
Modellnummer: SBD-PTFE-HST
Arbeitstemperatur: -65 °C bis 260 °C
Schrumpftemperatur: > 350 °C
Schrumpfverhältnis: 1,7:1 / 4:1
Struktur
Beim PTFE-Schrumpfschlauch wird importiertes Polytetrafluorethylen (PTFE) verwendet. PTFE-Schrumpfschläuche weisen eine ausgezeichnete chemische Beständigkeit, Hitzebeständigkeit, Witterungs- und Korrosionsbeständigkeit auf. Es besitzt eine ausgezeichnete Steifigkeit und Transparenz. RoHS- und Reach-konform.
Verwendung
Weit verbreitet in den Bereichen Elektrik, Computer, Elektrothermie, Luft- und Raumfahrt, Militär und Telekommunikation usw. Wie z
Minitransformator, Spezialsensor, künstliches Blutgefäß.
Spezifikation
Schmelzen | ≥450 °C |
Dielektrizitätskonstante (*)50 Hz | ASTM D 792, 2,1 g/cm |
Steifigkeit | 85 |
Kupferkorrosion | ASTM D2671 B, keine Korrosion |
Antibiotika-Eigenschaft, Erosionsbeständigkeitseigenschaft | Exzellent |
Zähigkeit (Falten, Biegen, Reißen usw.) | Exzellent |
Zugfestigkeit MPA (KGF/cm) | IEC 811-1, 19 MPa |
Entflammbarkeit | ASTM D2671, Selfguinesh |
Durchbruchsstärke | VDE 0303 Teil2, 26KV/mm |
Aussehen | Glatt, kein sichtbares Fell und keine Mängel, keine Verunreinigungen |
Verlängerung | IEC 811-1-1, 200 % |
Widerstand | ASTM D2671 A, verschleißfest, säure- und virenhemmend, Koronaentladung, Lösungsmittelbeständigkeit usw |
Umfeld | Keine Gefahr für Mensch und Umwelt |
Dimension
Spezifikation für PTFE-Schrumpfschläuche (1,7:1)
Größe (mm) | Vor dem Schrumpfen | Nach dem Schrumpfen | Dünne Wand | Dicke Wand | ||
Innendurchmesser (mm) | Innendurchmesser (mm) | Vor dem Schrumpfen (mm) | Nach dem Schrumpfen (mm) | Vor dem Schrumpfen (mm) | Nach dem Schrumpfen (mm) | |
Φ0,5 | 0,5 ± 0,2 | ≤0,30 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,12 ± 0,03 | 0,18 ± 0,03 |
φ1,0 | 1,0 ± 0,2 | ≤0,60 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,12 ± 0,03 | 0,18 ± 0,03 |
φ1,2 | 1,2 ± 0,2 | ≤0,70 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,13 ± 0,03 | 0,20 ± 0,03 |
φ1,5 | 1,5 ± 0,2 | ≤0,90 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,0 | 2,0 ± 0,2 | ≤1,30 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,2 | 2,2 ± 0,2 | ≤1,40 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,5 | 2,5 ± 0,2 | ≤1,50 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ2,7 | 2,7 ± 0,2 | ≤1,60 | 0,10 ± 0,05 | 0,15 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ3,0 | 3,0 ± 0,2 | ≤1,80 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ3,5 | 3,5 ± 0,2 | ≤2,0 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ3,8 | 3,8 ± 0,2 | ≤2,2 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ4,0 | 4,0 ± 0,3 | ≤2,5 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ4,5 | 4,5 ± 0,3 | ≤2,7 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ4,8 | 4,8 ± 0,3 | ≤2,9 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ5,0 | 5,0 ± 0,3 | ≤3,0 | 0,15 ± 0,05 | 0,20 ± 0,05 | 0,19 ± 0,03 | 0,30 ± 0,03 |
φ6,0 | 6,0 ± 0,3 | ≤3,6 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,35 ± 0,05 |
φ6,5 | 6,5 ± 0,3 | ≤4,0 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,35 ± 0,05 |
φ7,0 | 7,0 ± 0,3 | ≤4,2 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,35 ± 0,05 |
φ8,0 | 8,0 ± 0,3 | ≤4,8 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
φ9,4 | 9,4 ± 0,3 | ≤5,0 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ10 | 10 ± 0,3 | ≤5,8 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ11 | 11±0,3 | ≤6,8 | 0,15 ± 0,05 | 0,25 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ12 | 12 ± 0,3 | ≤7,1 | 0,20 ± 0,05 | 0,35 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Φ12,7 | 12,7 ± 0,3 | ≤7,5 | 0,2 ± 0,05 | 0,35 ± 0,05 | 0,24 ± 0,05 | 0,38 ± 0,05 |
Spezifikation für PTFE-Schrumpfschläuche (4:1)
Größe (mm) | Vor dem Schrumpfen (mm) | Vor dem Schrumpfen (mm) | Nach dem Schrumpfen (mm) | Nach dem Schrumpfen (mm) |
Innendurchmesser | Durchschnittlich dünne Wand | Innendurchmesser | Wandstärke | |
φ1,5 | 1,5 ± 0,5 | 0,07 ± 0,04 | ≤0,40 | 0,25 ± 0,05 |
φ2,0 | 2,0 ± 0,6 | 0,07 ± 0,04 | ≤0,50 | 0,25 ± 0,05 |
φ2,5 | 2,5 ± 0,6 | 0,07 ± 0,04 | ≤0,50 | 0,25 ± 0,05 |
φ3,0 | 3,0 ± 0,6 | 0,07 ± 0,04 | ≤0,70 | 0,25 ± 0,05 |
φ3,5 | 3,5 ± 0,6 | 0,07 ± 0,04 | ≤0,80 | 0,25 ± 0,05 |
φ4,0 | 4,0 ± 0,6 | 0,07 ± 0,05 | ≤1,00 | 0,25 ± 0,05 |
φ4,5 | 4,5 ± 0,6 | 0,07 ± 0,05 | ≤1,20 | 0,30 ± 0,05 |
φ5,0 | 5,0 ± 0,6 | 0,07 ± 0,05 | ≤1,30 | 0,30 ± 0,05 |
φ6,0 | 6,0 ± 0,6 | 0,10 ± 0,05 | ≤1,50 | 0,30 ± 0,05 |
φ8,0 | 8,0 ± 0,6 | 0,10 ± 0,05 | ≤2,0 | 0,35 ± 0,05 |
φ9,0 | 9,4 ± 0,6 | 0,10 ± 0,05 | ≤2,4 | 0,35 ± 0,05 |
